eSubsea kan raskt designe, verifiserer og analyserer lasttilfeller og gjøre fallende gjenstander beregninger og evaluere støt fra fiskeutstyr på undervannsstrukturer og andre gjenstander.

Analysene er basert på designbelastninger gitt i NORSOK U-001 Subsea Production Systems, som skal leses sammen med relevante deler av ISO13628.

Fallende gjenstander beregninger på undervannsstrukturer

Fallende gjenstander og belastninger fra fiskeutstyr - eSubsea

eSubsea designer beskyttelse for fallende gjenstander og utfører strukturanalyse og beregninger ved å bruke standard belastninger gitt i ISO13628-1 vedlegg F Data ark nummer F5 gjelder normalt, og påvirkningsbelastningene skal behandles som en PLS (progressiv kollapsgrense-tilstand):

For strukturer med flere brønner (undervannsstrukturer med flere brønner)

  • 50 kJ belastningsenergi punktbelastning på 700 mm i diameter
  • 5 kJ belastningsenergi punktbelastning på 100 mm i diameter

For andre typer undervannskonstruksjoner

  • 20 kJ belastningsenergi punktbelastning på 500 mm i diameter
  • 5 kJ belastningsenergi punktbelastning på 100 mm i diameter

Som et alternativ fra det ovennevnte, kan støtbelastning eller kraft fra de faktiske gjenstandene som håndteres over konstruksjonen brukes som initial designbelastning.

Analysemetodikken for fallende gjenstander eller objekter på undervannsstrukturer er å bruke en kvasi-statisk tilnærming med en ekvivalent statisk belastning påført til påvirkningspunktet på undervannsstrukturen. Den fallende gjenstandens kinetiske energi blir teoretisk absorbert i former som:

  • Global nedbøyning på grunn av struktur eller myk jordtilstand
  • Opptak av sjøvannsenergi
  • Lokal buling (belastningsenergi)
  • Plastisk deformasjon (belastningsenergi)
  • Skade på mistet gjenstand (belastningsenergi)
  • Ekstreme belastninger membraneffekter
  •  Fallende objekt og fiskeredskaper spretter tilbake (tilbake til kinetisk energi)

Analysen ovenfor er en kompleks analyse og krever avansert analyse med elementmetoden, men kan gjøres om nødvendig for å optimalisere design, men analysen kan forenkles ved å bruke en kvasi-statisk tilnærming med en PLS-mekanisme (plastiske hengsler dannes i strukturen for å øke nedbøyningen) hvor det antas en perfekt elastisk fjær som er konservativ.

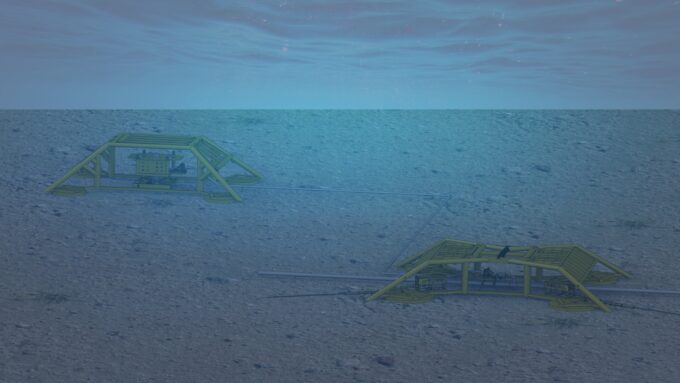

Fiskeutstyrs belastninger på undervanns strukturer

eSubsea designer overtrålbare og hekt frie undervanns beskyttelsesstrukturer basert på anbefalingen i NORSOK U-001. Dette inkluderer utforming av konstruksjonen med elementstørrelser, hjørnegeometri og vinkler for å skyve unna fiskeredskap. Med analyser av fiskeredskapsbelastning og 3D-modeller av strukturen, kan modelltest for å verifisere at strukturene er overtrålbare, i de fleste tilfeller unngås.

eSubsea utformer beskyttelsen av fiskeredskaper og utfører strukturanalyse ved å bruke standard fallende gjenstander og fiskeredskapsbelastninger er gitt i ISO13628-1 vedlegg F datablad nr. F5 gjelder normalt, og den statiske konstruksjonen og slagbelastningene skal behandles som både ULS (endelig grensetilstand) og ALS-tilstand ( ulykkesgrensetilstand) for overtrålbare og hekt frie undervannsstrukturer:

  • Trawlnet-friksjon 2 x 200 kN (ULS)
  • Trawlboard over-pull 300 kN (ULS)
  • Trawlboard impact 13 kJ (ULS)

Hvis konstruksjonen ikke anses som overtrålbar og hekt fri, skal konstruksjonsbelastninger fra tråltavlen og bakketauet brukes.
